GlusterFS架构与设计：存储服务器Brick Server、客户端、NFS/Samba存储网关

GlustorL_D

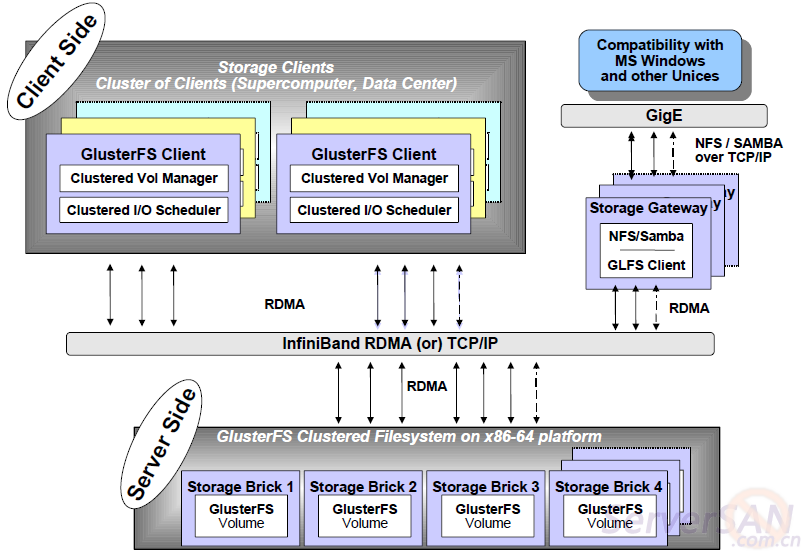

图2GlusterFS架构和组成

GlusterFS总体架构与组成部分如图2所示，它主要由存储服务器（Brick Server）、客户端以及NFS/Samba存储网关组成。不难发现，GlusterFS架构中没有元数据服务器组件，这是其最大的设计这点，对于提升整个系统的性能、可靠性和稳定性都有着决定性的意义。GlusterFS支持TCP/IP和InfiniBand RDMA高速网络互联，客户端可通过原生Glusterfs协议访问数据，其他没有运行GlusterFS客户端的终端可通过NFS/CIFS标准协议通过存储网关访问数据。

存储服务器主要提供基本的数据存储功能，最终的文件数据通过统一的调度策略分布在不同的存储服务器上。它们上面运行着Glusterfsd进行，负责处理来自其他组件的数据服务请求。如前所述，数据以原始格式直接存储在服务器的本地文件系统上，如EXT3、EXT4、XFS、ZFS等，运行服务时指定数据存储路径。多个存储服务器可以通过客户端或存储网关上的卷管理器组成集群，如Stripe（RAID0）、Replicate（RAID1）和DHT（分布式Hash）存储集群，也可利用嵌套组合构成更加复杂的集群，如RAID10。

由于没有了元数据服务器，客户端承担了更多的功能，包括数据卷管理、I/O调度、文件定位、数据缓存等功能。客户端上运行Glusterfs进程，它实际是Glusterfsd的符号链接，利用FUSE（File system in User Space）模块将GlusterFS挂载到本地文件系统之上，实现POSIX兼容的方式来访问系统数据。在最新的3.1.X版本中，客户端不再需要独立维护卷配置信息，改成自动从运行在网关上的glusterd弹性卷管理服务进行获取和更新，极大简化了卷管理。GlusterFS客户端负载相对传统分布式文件系统要高，包括CPU占用率和内存占用。

GlusterFS存储网关提供弹性卷管理和NFS/CIFS访问代理功能，其上运行Glusterd和Glusterfs进程，两者都是Glusterfsd符号链接。卷管理器负责逻辑卷的创建、删除、容量扩展与缩减、容量平滑等功能，并负责向客户端提供逻辑卷信息及主动更新通知功能等。GlusterFS 3.1.X实现了逻辑卷的弹性和自动化管理，不需要中断数据服务或上层应用业务。对于Windows客户端或没有安装GlusterFS的客户端，需要通过NFS/CIFS代理网关来访问，这时网关被配置成NFS或Samba服务器。相对原生客户端，网关在性能上要受到NFS/Samba的制约。

作者：刘爱贵
